产品规格型号：
| 产品名 | 规格型号 | 张力范围 | 线径范围 | 规格尺寸 |

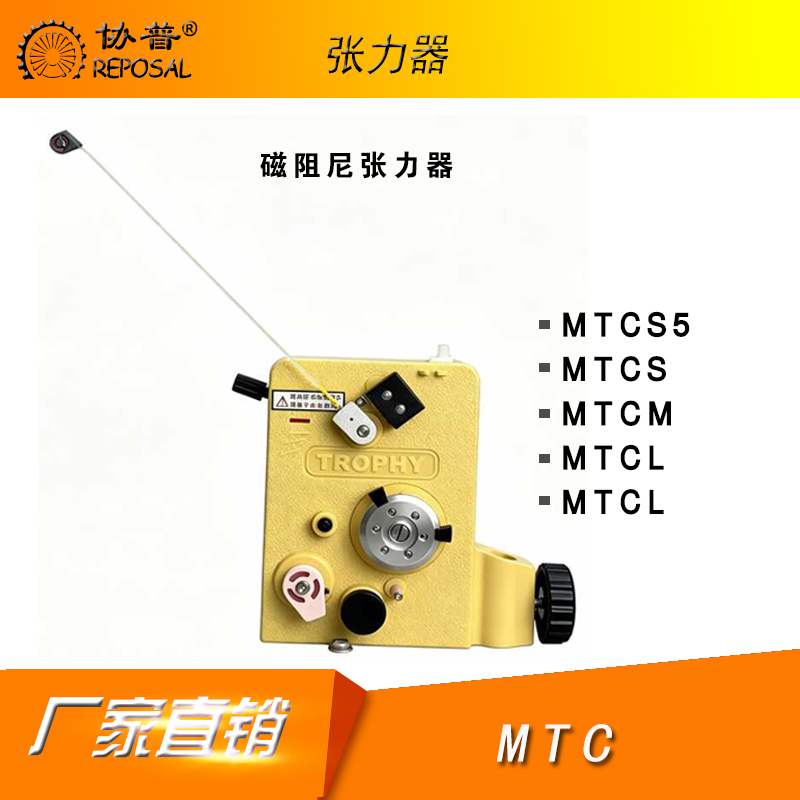

| 磁阻尼张力器 | MTCSS | 4-40 | 0.03-0.07 | 15*8.5*14.5 |
| MTCS | 10-120 | 0.04-0.14 | 15*8.5*14.5 | |
| MTCM | 50-400 | 0.08-0.25 | 15*8.5*14.5 | |
| MTCL | 80-600 | 0.12-0.35 | 15*8.5*14.5 | |
| MTCLL | 100-800 | 0.14-0.40 | 15*8.5*14.5 |
概述：
张力器 (俗称张力线架) 是绕线机在绕线时产生可调性张力的关键机构，能使漆包线绕线时始终带有需要适宜的张力，从而使绕制的线圈松紧适宜、紧固饱满，保证了线圈的技术指标一致性。
磁力张力器是通过磁转矩产生阻尼，无机械摩擦，因此能长期产生稳定张力，且精度能得到有效保证。
注：
1、本公司保留对相关技术参数修改之权利，如有变更恕不另行通知。
2、型号选用不详之处可向本公司咨询。
3、对于使用表面含蜡层的漆包线、自捻线、自溶线等，技术参数及包修事项上会产生差异。
 - 副本 - 副本.png)
张力器使用环境要求：
温度要求：-5℃~30℃ 湿度要求：30%~60% 空气净化要求：空气洁净度等级为 6 级（1000 级）。
漆包线清洁要求：漆包线应在相对干净的环境中存放使用，同时使用的漆包线应干净，表面清洁无灰尘， 如必须使用有蜡漆包线时，用户应自行增加多级过滤装置并经常清洁过线部位，以免灰尘夹杂着蜡层吸附 在阻尼圈上引起故障。
张力调整步骤：
1、漆包线按产品标签所示走线方式通过张力器。
2、通过张力器背面的羊毛圈旋钮调节，放松羊毛夹圈夹紧程度。使用 5g 以下张力时，羊毛夹圈必须完全放松，使其只产生微小阻力。
3、根据用户所需张力，通过反复调节张力调节旋盘及反张力旋钮，使输出张力达到要求且张力杆工作角度合适。
！注意：
1、在工作过程中只允许张力由小调大，不允许由大调小。当张力需由大调小时，必须在停止状态下调整，以免引起断线。
2、如在调整中出现张力脉动现象，先将张力调节旋盘右旋至最大张力，然后缓慢退回到所需张力附近重新调整。
3、调整结束开始工作，张力杆的工作角度如与安装静态时的角度一样，则请务必再重新调整张力，以免张力器各部件造成非正常磨损，而降低使用寿命。
4、如果张力反复调整仍无效，请确认选用型号是否正确，或及时与我公司联系。
包修说明：
1、正常情况使用，未经客户拆修，自购货之日起免费保修三个月。
2、超出保修期，终身提供收费维修服务。
3、即使在免费保修期内，下列情况用户需承担维修费用：
a). 替换易损件：羊毛圈、导向瓷件、过线轮、张力杆；
b). 因使用不当、不可抗力造成的损坏；
c). 未经本公司允许自行拆卸；
d). 型号不适用、超范围使用产生的损坏；
e). 以上相当类型情况。
